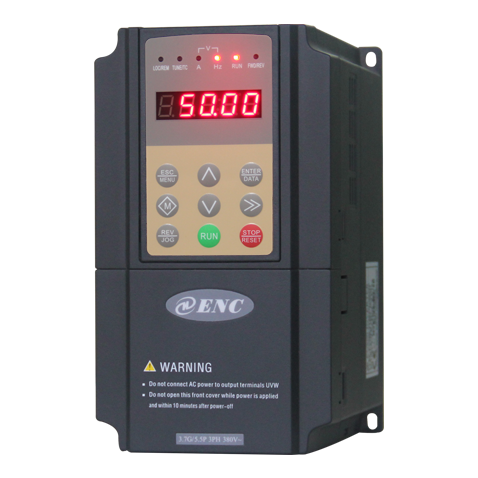

EN655系列高性能通用矢量变频器
-
产品特性
产品特点
控制模式多样
无PG卡开环矢量控制、带PG卡闭环矢量控制、优化的V/F控制，具有速度控制和转矩控制两种方式
性能优越
转矩控制精度在±8%额定转矩（无PG转矩控制）；转矩控制精度在±5%额定转矩（有PG转矩控制）；转速控制精度≤±0.3%额定同步转速 （无PG矢量控制）；转速控制精度≤±0.03%额定同步转速（有PG矢量控制）；矢量控制下支持高速输出；低速扭矩大，转矩脉动小
功能强大
独创自学习功能、转速跟踪启动，自动限流功能，自动载波调整功能，支持多种扩展卡，支持CANOpen、Profibus、Modubus通讯，内置自适应PID功能模块
保护齐全
智能保护与检测，带输入/输出缺相保护功能，输出相间短路保护，输出对地保护功能，丰富的外围扩展功能，实现PG卡、通讯卡扩展
应用优势
低速扭矩大，转矩脉动小
矢量控制下支持高速输出（深度弱磁）
内置自适应PID功能模块
转矩控制精度在±8%额定转矩（无PG转矩控制）
转矩控制精度在±5%额定转矩（有PG转矩控制）
转速控制精度≤±0.3%额定同步转速 （无PG矢量控制）
转速控制精度≤±0.03%额定同步转速（有PG矢量控制）
过载能力强，150%额定电流1分钟，180%额定电流1秒钟
智能化检测功能多，提高了对设备保护功能，提高设备及产品运行的安全
适用于高精度速度及转矩控制行业
-
规格参数
性能指标项目
项目描述
输
入
额 定电压、频率
三相380伏级：三相380V，50Hz/60Hz
允许电压波动范围
320~460V
输
出
电压
0～380V
频率
0～500Hz
过载能力
150%额定电流1分钟,180%额定电流1秒钟；
控
制
性
能
电机类型
异步电机
控制方式
无PG矢量控制，有PG矢量控制，V/F控制
调速范围
1：100（无PG矢量控制），1：2000（有PG矢量控制）
起动转矩
0.5Hz时150%额定转矩（无PG矢量控制）
0Hz时180% 额定转矩（有PG矢量控制）
转矩控制精度
±8% 额定转矩（无PG矢量控制，无PG转矩控制）；
±5% 额定转矩（有PG矢量控制，有PG转矩控制）。
转速控制精度
≤±0.3%额定同步转速（无PG矢量控制）
≤±0.03%额定同步转速（有PG矢量控制）
转速波动
≤±0.3%额定同步转速（无PG矢量控制）
≤±0.05%额定同步转速（有PG矢量控制）
频率精度
数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5%
频率分辨率
模拟设定
最高频率的0.1%
数字设定
小于100Hz的精度：0.01Hz
外部脉冲
最高频率的0.1%
转矩提升
自动转矩提升；手动转矩提升0.1～30.0%
V/F曲线
(电压频率特性)
可选择直线V/F、多点V/F、平方V/F、分离V/F等曲线
加减速曲线
两种方式：直线加减速和S曲线加减速；4种加减速时间，时间单位(0.01s、0.1s、1s)可选
能耗制动
55KW及以下功率 必要时可外接制动电阻于（+）和PB之间。
75KW及以上功率必要时可外接制动单元于（+）和（-）之间。
点动
点动频率范围：0Hz～上限频率；点动加减速时间0.1～6500.0秒可设置
多段速运行
顺利获得内置PLC或控制端子实现多段速运行，多达16段，每段对应加减速时间可选，内置PLC支持掉电保存
内置PID控制器
可方便地构成闭环控制系统
自动限流
对运行期间电流自动限制，防止频繁过流故障跳闸
载波调制
根据负载特性自动调整载波
转速跟踪再启动
实现对旋转中的电机的无冲击平滑起动
运行功能
运行命令给定通道
操作键盘给定、控制端子给定、通讯给定，可顺利获得多种方式切换
运行频率给定通道
主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、通讯给定等可顺利获得多种方式随时切换
捆绑功能
运行命令通道与频率给定通道可以任意捆绑，同步切换
输入
输出
特性
数字输入通道
8路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入100KHz
模拟输入通道
2路模拟输入通道，其中AI2可选0～20mA或0～10V输出
脉冲输出通道
0.01～100KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出
模拟输出通道
2路模拟信号输出，可选0～20mA或0～10V，可实现设定频率、输出频率等物理量的输出
定长控制
可实现定长控制
定时控制
定时控制功能：设定时间范围0.1Min ～ 6500.0Min
操作键盘
键盘显示
可显示设定频率、输出频率、输出电压、输出电流等多种参数
按键锁定
实现对按键的部分或者全部锁定
保护功能
上电电机短路检测、缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、 端子保护、停电不停保护等
环境
使用场所
室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海拔
低于1000米。（高于1000米时需降额使用， 每增加1000米高度输出电流约降低额定电流的10%）
周围温度
-10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)
周围湿度
小于95%RH，无水珠凝结
振动
小于5.9米/秒²(0.6g)
存储温度
-40℃～+70℃
结构
防护等级
IP20
冷却方式
强制风冷
安装方式
壁挂式和柜式
体积型号![]G$KU5]_G6V`)G5(D4Y9JXL.png](/upload/ueditor/image/20190513/6369336480780292369664201.png "]G$KU5]_G6V`)G5(D4Y9JXL.png")
安装尺寸变频器型号
A
(mm)B
(mm)W
(mm)H
(mm)D
(mm)D1
(mm)D2
(mm)安装孔径
(mm)图号
EN650B/EN655-4T0015
104
186
115
200
151
-
164
5
图 a
EN650B/EN655-4T0022
EN650B/EN655-4T0037
EN650B/EN655-4T0055
129
227
140
240
175
-
188
5
图 a
EN650B/EN655-4T0075
EN650B/EN655-4T0110
165
281
180
304
189
-
202
6
图 a
EN650B/EN655-4T0150
EN650B/EN655-4T0185
180
382
250
398
210
214
223
9
图 b
EN650B/EN655-4T0220
EN650B/EN655-4T0300
180
434
280
450
240
244
253
9
图 b
EN650B/EN655-4T0370
EN650B/EN655-4T0450
190
504.5
290
530
250
254
263
9
图 b
变频器型号
H
(mm)H1
(mm)W
(mm)W1
(mm)W2
(mm) D
(mm)D1
(mm)D2
(mm)N1
(mm)N2
(mm)M1
(mm)M2
(mm)图号
EN650B/EN655-4T0750
570
546
340
237
-
320
-
333
-
-
Φ 12
Φ 18
图 c
EN650B/EN655-4T0900
EN650B/EN655-4T1100
650
628
400
297
-
340
-
353
-
-
Φ 12
Φ 18
EN650B/EN655-4T1320
650
628
420
297
-
340
-
353
-
-
Φ 12
Φ 18
EN650B/EN655-4T1600
980
953
480
370
-
400
-
413
Φ 38
Φ 19
Φ 9
Φ 18
-
